【美達可】天風滾軸式平面隱紗門

日本METACO 原裝進口 "美達可天風滾軸式平面隱紗門" 特點:


  • 網布平面景觀效果透視度佳。
  • 產品為可拆式,不使用時容易收納。
  • 下方軌道採用無門檻設計,長輩及嬰兒車皆可輕鬆通過,出入無障礙。
  • 紗門開啟,可選用磁性或門扣閉合式設計。
  • 雙片開之最大寬度為 3600mm,高度為 2600mm。
產品製作方法
產品尺寸圖
產品顏色

純白色:門扣樣式,純白色:磁鐵樣式。

網布顏色

黑色平面紗網不反光且視線穿透極佳,不遮蔽視野。

操作方法

先釋放紗門門扣後紗門會緩緩向固定側立柱移動,以手拉開移動側立柱中央處至固定側立柱為止,即可完全將紗門收納於固定側立柱。

紗門使用時

紗門使用時

紗門使用閉合時

確認安裝尺寸

確認安裝的地方以及安裝的寬度及高度。
注)要安裝紗門的門框可有歪斜,請量測門框寬度及高度各2.3個地方,並採用所測量的最大尺寸。
注)於寬度方向上框及軌道可已裁切,在高度方向可以有±5mm的尺寸調整於上框內。
●選購配件
[門自動開合裝置保護蓋]詳細請洽詢經銷商。

產品安裝條件

1.安裝的門框與地面必須無段差,且其深度要為60.50mm以上。
2.門的自動開合裝置以及門把不要妨礙到安裝好的產品。
3.紗門安裝處的兩邊要平行,且4個角要垂直。

安裝方法

確認上框以及底不軌道的安裝寬度,若產品寬度太常即裁切至所需寬度。


請將止垂刷插入上框的配合孔位,再以固定件將止垂刷定位。


以自攻螺絲固定上框;注)請勿以自攻螺絲鎖至上框變形,因為會影響紗門的操作,請把兩端端套緊密壓入上框兩側。


以自攻螺絲固定。


先將紗門本體傾斜,在將紗門裝入上框及底部軌道之間,之後將紗門與紗門的安裝框壓合。

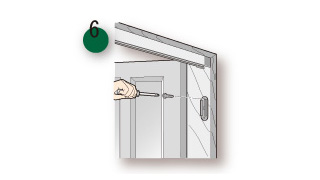

將本體拆卸下來,以自攻螺絲固定"固定座片",注意紗門勿脫離底部軌道,將紗門配合固定座片的突起處壓入固定。

完工相片

單開-米白色

單開-米白色

單開-米白色

單開-米白色

單開-米白色

單開-米白色

單開-米白色

單開-米白色
