【美達可】特殊環境安裝美達可紗門

特殊環境安裝美達可紗門:

除了符合安裝條件深度40mm以上門框條件的大門、房間門、陽台門,美達可和風紗門以及和風多連結紗門亦可安裝於落地窗、採光罩、車庫空間...等。不符合安裝條件,使用方管鋁框製造出有效的安裝介面即可。

  • 摺疊紗網採伸縮設計不遮蔽視野,紗門本體可輕易拆下水洗。
  • 紗門開啟時,履帶隨紗網高度移動緊密貼合(無縫隙)
  • 紗門於不使用時該摺網可以摺疊收納。
  • 紗門開啟密合,採磁性閉合式設計。
  • 採用不反光且視線穿透極佳不會遮蔽視野的黑色摺網。
  • 摺疊網於各摺隱處採特殊點狀顆粒將交點溶著,可強化紗網結構且抗風不變形。


採光罩

業主欲在採光罩下方並且貼齊牆面安裝美達可紗門,製造室外泡茶空間。

〈1〉丈量尺寸-現場環境克服


因四面的介面為磁磚為不平整面,需先加裝方管框製造有效的安裝介面,並且填補方管框與採光罩間的空隙。


採用雷射儀測量水平並丈量高度 。


(右側)雷射儀測量結果-先測量下方高度。


(左側)雷射儀測量結果-測量上方以及下方高度。


測量寬度-上、中、下各測量一次,確保寬度一樣。


測量寬度-上、中、下各測量一次,確保寬度一樣。


測量採光罩結構間距
(安裝方管框後,方管框與採光罩中央會有空隙,為克服蚊蟲會從此空隙進出,需製作方管補料填補)。


測量採光罩結構間距
(安裝方管框後,方管框與採光罩中央會有空隙,為克服蚊蟲會從此空隙進出,需製作方管補料填補)。


測量採光罩結構間距
(安裝方管框後,方管框與採光罩中央會有空隙,為克服蚊蟲會從此空隙進出,需製作方管補料填補)。


測量採光罩結構間距
(安裝方管框後,方管框與採光罩中央會有空隙,為克服蚊蟲會從此空隙進出,需製作方管補料填補)。

〈2〉外框及補料施工流程


將ㄇ字的三面方管外框固定位置。


確認方管框與事先使用雷射儀測量的位置符合 。(右上)


確認方管框與事先使用雷射儀測量的位置符合 。(右下)
因原先右下角位置有電線,方管框已事先特別裁切


確認方管框與事先使用雷射儀測量的位置符合 。(左上)


確認方管框與事先使用雷射儀測量的位置符合 。(左下)


以螺絲固定(方管框已事先鑽孔製造空間以利作業)。


將補料方管放至於ㄇ字方管框與採光罩中央的空隙。
(一共4個空隙/4支補料方管)


將補料方管放至於ㄇ字方管框與採光罩中央的空隙。
(一共4個空隙/4支補料方管)


ㄇ字方管框與採光罩中間完全無縫隙。


補料方管與ㄇ字方管框間以矽利康固定。


補料方管與ㄇ字方管框間以矽利康固定。


補料方管與ㄇ字方管框間以矽利康固定。


補料方管與ㄇ字方管框間以矽利康固定。


補料方管與ㄇ字方管框間以矽利康固定。

〈3〉紗門安裝流程

方管框安裝完成後,以一般安裝紗門的方式安裝紗門於方管框。

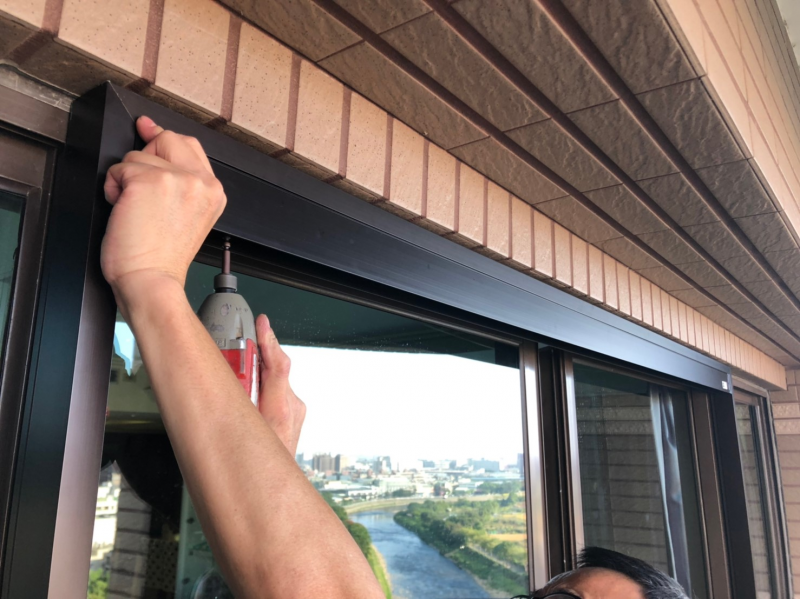

固定上軌道。


以螺絲固定上軌道 。

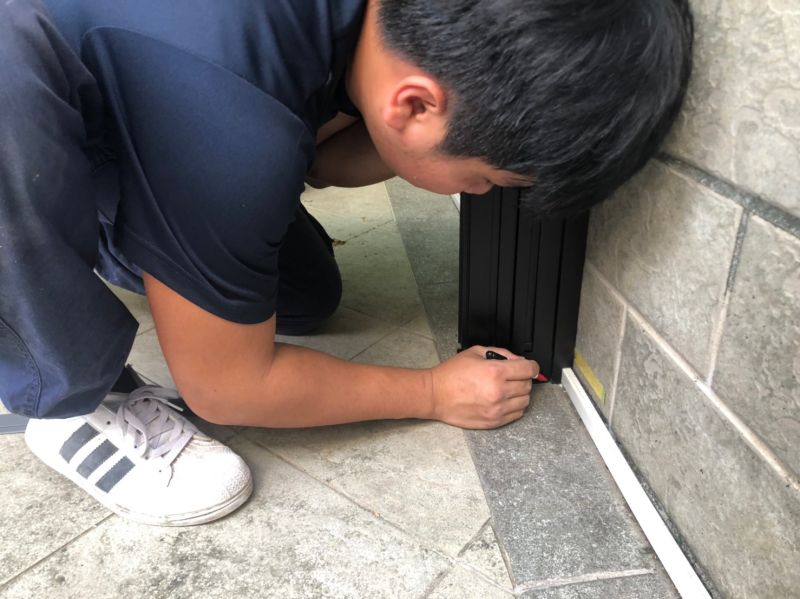

利用紗門本體,將下軌道定位並劃記記號線 。(左側)


利用紗門本體,將下軌道定位並劃記記號線 。(左側)


利用紗門本體,將下軌道定位並劃記記號線 。(右側)


利用紗門本體,將下軌道定位並劃記記號線 。(右側)


將下軌道定位劃記記號線 (中央),並黏貼固定。


固定紗門本體。


施壓固定紗門本體。


暫時拆除紗門本體後,以螺絲固定塑膠扣件。


將紗門本體回歸。


〈4〉完工檢驗


美達可和風摺疊防風隱紗門安裝完成。(紗門完全收納)


美達可和風摺疊防風隱紗門安裝完成。(紗門右側開啟1/2)


美達可和風摺疊防風隱紗門安裝完成。(紗門右側開啟)


美達可和風摺疊防風隱紗門安裝完成。(紗門左側開啟1/2)


美達可和風摺疊防風隱紗門安裝完成。(紗門完全開啟)


美達可和風摺疊防風隱紗門安裝完成
(紗門開啟後,製造出完全密合阻隔蚊蟲的空間)


落地窗

業主欲將前陽台落地窗所附的傳統平面紗窗,更換為美達可和風摺疊隱紗門

※現場環境※

2019830 #1_191025_0019.jpg

未更換美達可紗門以前
原本的平面紗窗中間水平料以及灰色紗網阻擋視線透視率不佳。

2019830 #1_191025_0006.jpg

現場勘查時,發現紗窗擠型與落地窗並不完全密合,風吹容易脫落 。

2019830 #1_191025_0005.jpg

現場勘查時,發現地板磁磚有洩水坡度
所以安裝方管框時,需在方管框下方使用螺絲支撐

〈1〉外框施工流程

2019830 #1_191025_0028.jpg

因落地窗與框料有段差,使用毛刷黏貼落地窗側邊(右側)。

2019830 #1_191025_0031.jpg

因落地窗與框料有段差,使用毛刷黏貼落地窗側邊(右側) 。

2019830 #1_191025_0023.jpg

因落地窗與框料有段差,使用毛刷黏貼落地窗側邊(左側)

2019830 #1_191025_0035.jpg

使用3M雙面膠,黏貼下方框料。

2019830 #1_191025_0041.jpg

使用3M雙面膠,黏貼方管框上方

2019830 #1_191025_0044.jpg

以3M雙面膠將方管框定位後,使用矽利康將方管框與落地窗外框固定。(左上)

2019830 #1_191025_0043.jpg

以3M雙面膠將方管框定位後,使用矽利康將方管框與落地窗外框固定。(右上)

2019830 #1_191025_0048.jpg

以3M雙面膠將方管框定位後,使用矽利康將方管框與落地窗外框固定。(左下)

2019830 #1_191025_0053.jpg

以3M雙面膠將方管框定位後,使用矽利康將方管框與落地窗外框固定。(右下)

2019830 #1_191025_0055.jpg

因地板磁磚有洩水坡度,方管框下方已事先打螺絲支撐,並且使用角料收邊。(右側)

2019830 #1_191025_0056.jpg

因地板磁磚有洩水坡度,方管框下方已事先打螺絲支撐,並且使用角料收邊。(左側)

〈2〉紗門安裝流程

方管框安裝完成後,以一般安裝紗門的方式安裝紗門於方管框。

2019830 #1_191025_0059.jpg

固定上軌道。

2019830 #1_191025_0060.jpg

上軌道安裝完成 。

2019830 #1_191025_0066.jpg

固定下軌道。

2019830 #1_191025_0061.jpg

固定下軌道

2019830 #1_191025_0070.jpg

下軌道安裝完成。

2019830 #1_191025_0073.jpg

固定紗門本體的塑膠扣件

2019830 #1_191025_0076.jpg

固定紗門本體的塑膠扣件

2019830 #1_191025_0078.jpg

日本METACO紗門原廠品牌貼紙。

2019830 #1_191025_0079.jpg

紗門本體安裝完畢。

2019830 #1_191025_0081.jpg

紗門本體安裝完畢

〈3〉完工檢驗

2019830 #1_191025_0085.jpg

(外側)美達可和風摺疊防風隱紗門安裝完成。(紗門完全收納)

2019830 #1_191025_0089.jpg

(外側)美達可和風摺疊防風隱紗門安裝完成。(紗門完全開啟)

2019830 #1_191025_0090.jpg

(內側)美達可和風摺疊防風隱紗門安裝完成。(落地窗關閉)

2019830 #1_191025_0091.jpg

(內側)美達可和風摺疊防風隱紗門安裝完成。(落地窗開啟)

2019830 #1_191025_0092.jpg

(內側)美達可和風摺疊防風隱紗門安裝完成。(紗門右側開啟)
左側未開啟紗門與右側開啟紗門時透視率幾乎無差別

2019830 #1_191025_0093.jpg

(內側)美達可和風摺疊防風隱紗門安裝完成。(紗門左側開啟1/2)

2019830 #1_191025_0094.jpg

(內側)美達可和風摺疊防風隱紗門安裝完成。(紗門完全開啟)

〈4〉安裝前後對比

2019830 #1_191025_0019.jpg

原先的傳統平面紗窗。
1. 紗窗平行橫料阻擋了視野(紗門不用時一樣會看到橫料)。 2.白灰色紗網透視率不佳,幾乎無法看清窗外景色。

2019830 #1_191025_0091.jpg

更換METACO和風摺疊式隱紗門後。
紗門收納時可以完全隱藏

2019830 #1_191025_0094.jpg

更換METACO和風摺疊式隱紗門後。
黑色紗網透視率極佳,窗外景色一覽無遺。
